Linea di assemblaggio per la produzione di statori di motori brushless BLDC completamente automatici
I.Funzione e caratteristiche:
Questa linea di produzione è adatta per la produzione di statori motore brushless.

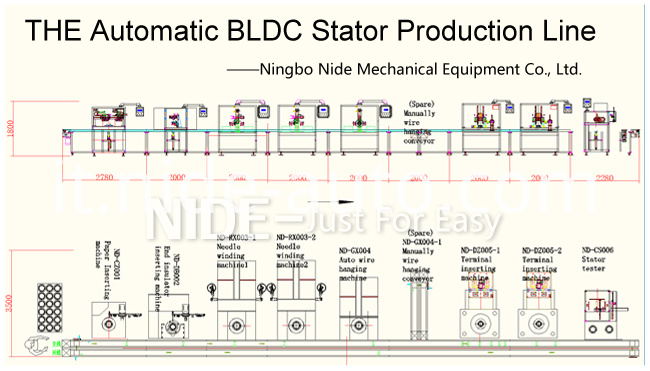

Consiste in una macchina per l'inserimento di carta, una macchina per l'inserimento di pannelli isolanti, una macchina per l'avvolgimento di aghi, un tester di statore, un sistema di tracciamento e un nastro trasportatore. Materiale di riempimento dell'operatore, ogni processo viene completato automaticamente, trasferisce automaticamente lo statore al processo successivo. Il parametro di elaborazione può essere impostato e salvato sull'HMI e può essere richiamato in qualsiasi momento. È dotato di elevata automazione, alta automazione, alta efficienza e bassa rumorosità.
II. Specifiche tecniche:
Stator OD:
|
50-150mm
|
Stator ID:
|
30-90mm
|
Stack length:
|
20-60mm
|
Winding speed:
|
Max. 1000RPM
|
Wire diameter:
|
0.25-1.1mm
|
Voltage:
|
220V±10%, AC (50Hz/60Hz)/ 380V±10%, AC (50Hz/60Hz)
|
Working pressure:
|
0.5-0.7Mpa
|
Winding method:
|
needle winding
|
III.Introduzione della macchina principale dello statore del motore BLDC
Inseritrice di carta isolante per statore motore brushless
Adotta il sistema di azionamento meccanico, il servosistema e il sistema pneumatico. Di conseguenza, la macchina può eseguire automaticamente il posizionamento, la pressione, l'alimentazione della carta, la formazione della carta, la spinta della carta. Il bordo della carta può essere smussato automaticamente in modo da risolvere il problema di avvolgimento causato dalla carta e migliorare la percentuale di passaggio dello statore. Questa macchina è facile da usare, di alta automazione e adatta per motori di serie, motori BLDC e statori con motore passo-passo.
Pressa per la pressatura pallida del pannello isolante BLDC
un. Doppi pulsanti di avvio sul palmo, il pannello operativo si trova sul lato anteriore della macchina; è molto facile da usare
b. Adatta il pulsante di emergenza, una volta che si trova in una situazione di emergenza, premere questo pulsante, la macchina smetterà immediatamente di funzionare, migliorando la sicurezza e l'affidabilità;
c. Il trasportatore di materiale e l'altezza della macchina possono essere regolati; Nel trasportatore di materiale con un cilindro per impedire le parti di GN nel processo successivo;
d. Aggiungere 2 pannelli isolanti a sinistra e a destra della macchina.
e. Caricamento manuale, scarico automatico, può essere collegato a linee automatiche.
f. La pressione del cilindro del pistone verso il basso è regolabile, utile per proteggere la piastra terminale dal sopportare troppa pressione;
g. C'è un dispositivo di guida, durante la pressione, non c'è rotazione della direzione dell'asse;
h. C'è una valvola di riduzione della pressione del filtro, la pressione è regolabile.
Bobinatrice ad ago per statore motore BLDC
Questa bobinatrice ad ago è adatta per l'avvolgimento di statori BLDC. È dotato di servosistema. Può intrecciare automaticamente estremità del filo, avvolgimento, allineamento, indicizzazione, taglio, sformatura. Questo avvolgitore ad ago è progettato con due postazioni di lavoro. Il movimento della macchina è preimpostato sul touchscreen. Tutti i dati di avvolgimento possono essere visualizzati sul touchscreen durante il funzionamento della macchina. Durante il funzionamento, la macchina emette un allarme se qualcosa va storto.
